Démonter la roue arrière de ma pan13

Message  grisou le Mer 6 Juil 2011 - 16:06

Le manuel (qui décidement se moque du monde en conseillant de le faire faire à son concessionnaire ) n' est pas explicite ...
Comment procède t' on ? Quelle sont les précautions particulières à prendre ?
Est ce différent d' une autre moto ? Quel est le couple de resserrage de l' axe et de l' étrier de frein ( qu 'il faut sûrement poser ) ?
Pourquoi démonter ?
Parceque je veux accéder aux cannelures d' entraînement du pont pour les graisser . La roue n' a pas encore été démontée à 20000km (et pneu d' origine )...

Merci.

grisou

Nombre de messages : 313
Age : 66
Moto : HONDA VFR 1200 X - HONDA XLV Transalp 650
Date d'inscription : 28/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  grisou le Mer 6 Juil 2011 - 21:20

Voiloù ! ... C' est fait !
J' ai quand même posé les deux pots ... un seul aurait suffi sûrement ... mais vu le temps qu 'il faut ...autant faire ça à l' aise !
Pour le couple de serrage de l' axe ... ça a été au pif car je n' ai pas de douille de 27 ... pour la clé dynamo ...
En fait le plus difficile , c' est de se lancer !
J' ai pris tout un tas de photos pour faire un mini "tuto" ... Je le prépare et je mets cela sur le Forum ... si ça en intéresse ! Sauf contre indication des autorités !

Corrigé : "suffi" sans T (car participe passé )


Dernière édition par grisou le Jeu 7 Juil 2011 - 9:33, édité 1 fois

grisou

Nombre de messages : 313
Age : 66
Moto : HONDA VFR 1200 X - HONDA XLV Transalp 650
Date d'inscription : 28/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  The Godzill@... le Mer 6 Juil 2011 - 21:48

bien bonne idée.. je ne l'avais pas encore fait pour mon tutoriel de démontage... donc c'est avec plaisir que tu peux faire un petit tuto que nous mettront à disposition sur le forum pour tous.

Pour la graisse de l'engrange de roue, c'est du disulfure de molybdène.

_________________
Le





The Godzill@...
Admin

Nombre de messages : 14881
Age : 38
Localisation : Entre Couvin et Chimay / Belgique
Moto : PAN EUROPEAN ST1300 de 2003 "Tower Silver Metallic" >>> "Pearl Coronado Blue"



***Power of Dreams***

Date d'inscription : 29/06/2008

Voir le profil de l'utilisateur http://my-pan-european.over-blog.com/

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  pan european le Mer 6 Juil 2011 - 22:27

par grisou le Mer 6 Juil 2011 - 16:06
par grisou le Mer 6 Juil 2011 - 21:20
5h 14 pour démonter et remonter ! C'est long.
OK, je

_________________
A+
Christian.

Si vous nous envoyez un courriel, préciser votre pseudo.
------------------------------------------------------------------
Appel de phare d'une ST 1300 solo et d'un side K100 LT+Héchard Scope.
270 247 Km en ST 1100 ICI puis passage à la ST 1300 LA.

pan european
Admin

Nombre de messages : 18686
Age : 53
Localisation : Nogent sur Oise / France (Departement 60)
Moto : ST 1300 Noire de 09/2011.
BMW K100LT + Héchard Scope.
Date d'inscription : 22/11/2007

Voir le profil de l'utilisateur http://www.pan.european.free.fr

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  maverick le Jeu 7 Juil 2011 - 6:45

En voilà au moins 1 de courageux Bien

Perso, je chargerai mon conces pour ce genre de travail. Je sais ... je suis un "manche" mais je préfère ...

Les seules choses que je ferais bien sans me mettre la pression, ce seront les vidanges-moteur/pont. Au moins avec cela je ne risquerai pas de me tromper.

Mais tout cela lorsque la moto ne sera plus sous garantie.

Wink

maverick

Nombre de messages : 3122
Age : 65
Localisation : Bruxelles
Moto : R1200RT LC
Date d'inscription : 16/09/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  grisou le Jeu 7 Juil 2011 - 7:45


5h 14 pour démonter et remonter ! C'est long.

lol!

En fait , Il faut 2 bonnes heures en posant les deux pots sans se presser et en fignolant ( nettoyage soigné du bras oscillant et passage de la face intérieure des pots au Belgom + paille 000 )
Un constat : Les pots ne vieillissent pas par contre ça n' est pas le cas de la boite à fumée ... Je graisserai les colliers à chaque vidange ...
Remarque : Le resserage de l' axe doit se faire à 10.6 kg/m

ce seront les vidanges-moteur/pont. Au moins avec cela je ne risquerai pas de me tromper.

C'est pourtant ( beaucoup) plus délicat et là les couples de serrage doivent être respectés impérativement !

grisou

Nombre de messages : 313
Age : 66
Moto : HONDA VFR 1200 X - HONDA XLV Transalp 650
Date d'inscription : 28/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  sergio le Ven 8 Juil 2011 - 14:04

bonjour
est il necéssaire de déposer les pots pour enlever la roue ?
je vais bientot éffectuer cette opération et je prefèrerais ne pas avoir à les déposer .
@+

ps : 20 000 km le pneu AR je suis impressionné le mien arrive à 12000 km et il est bien rincé!

sergio

Nombre de messages : 516
Age : 64
Localisation : sainte-livrade 31
Moto : Goldwing 1800
Date d'inscription : 14/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  The Godzill@... le Ven 8 Juil 2011 - 21:54

sergio a écrit:bonjour
est il necéssaire de déposer les pots pour enlever la roue ?
Oui obligatoire de démonter le pot droit (coté batterie) pour pouvoir enlever l'axe de la roue.

_________________
Le





The Godzill@...
Admin

Nombre de messages : 14881
Age : 38
Localisation : Entre Couvin et Chimay / Belgique
Moto : PAN EUROPEAN ST1300 de 2003 "Tower Silver Metallic" >>> "Pearl Coronado Blue"



***Power of Dreams***

Date d'inscription : 29/06/2008

Voir le profil de l'utilisateur http://my-pan-european.over-blog.com/

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  pan european le Ven 8 Juil 2011 - 22:18

Dommage qu'ils n'aient pas fait comme pour la 11 où il y a une encoche pour le passage!

_________________
A+
Christian.

Si vous nous envoyez un courriel, préciser votre pseudo.
------------------------------------------------------------------
Appel de phare d'une ST 1300 solo et d'un side K100 LT+Héchard Scope.
270 247 Km en ST 1100 ICI puis passage à la ST 1300 LA.

pan european
Admin

Nombre de messages : 18686
Age : 53
Localisation : Nogent sur Oise / France (Departement 60)
Moto : ST 1300 Noire de 09/2011.
BMW K100LT + Héchard Scope.
Date d'inscription : 22/11/2007

Voir le profil de l'utilisateur http://www.pan.european.free.fr

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  PIERRE le Ven 8 Juil 2011 - 23:16

Merci Grisou pour ton futur Tuto cela va servir à beaucoup de membres

PIERRE

Nombre de messages : 2606
Age : 50
Localisation : REIMS (51 Marne)- FRANCE
Moto : ST 1300 de 2007 grise + REMORQUE BAGAGERE WIPI RAPTOR.
Date d'inscription : 17/10/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  sergio le Sam 9 Juil 2011 - 18:47

merci pour l'info mais ça va me faire ch...!!!!
mais si on a pas le choix.

@+

sergio

Nombre de messages : 516
Age : 64
Localisation : sainte-livrade 31
Moto : Goldwing 1800
Date d'inscription : 14/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  The Godzill@... le Sam 9 Juil 2011 - 21:27

sergio a écrit:merci pour l'info mais ça va me faire ch...!!!!
mais si on a pas le choix.

@+
démonter le pot d'échappement, c'est tout simple... 2 boulons qui le supporte et au pire dé-serrer le collier qui tiens le joint.

_________________
Le





The Godzill@...
Admin

Nombre de messages : 14881
Age : 38
Localisation : Entre Couvin et Chimay / Belgique
Moto : PAN EUROPEAN ST1300 de 2003 "Tower Silver Metallic" >>> "Pearl Coronado Blue"



***Power of Dreams***

Date d'inscription : 29/06/2008

Voir le profil de l'utilisateur http://my-pan-european.over-blog.com/

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  pan european le Sam 9 Juil 2011 - 21:42

Je le comprends. Depuis que j'ai un pot adaptable, je suis obligé de le faire sur ma 11 et c'est ch.... comme il dit.

_________________
A+
Christian.

Si vous nous envoyez un courriel, préciser votre pseudo.
------------------------------------------------------------------
Appel de phare d'une ST 1300 solo et d'un side K100 LT+Héchard Scope.
270 247 Km en ST 1100 ICI puis passage à la ST 1300 LA.

pan european
Admin

Nombre de messages : 18686
Age : 53
Localisation : Nogent sur Oise / France (Departement 60)
Moto : ST 1300 Noire de 09/2011.
BMW K100LT + Héchard Scope.
Date d'inscription : 22/11/2007

Voir le profil de l'utilisateur http://www.pan.european.free.fr

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  sergio le Lun 11 Juil 2011 - 8:15

bon c'est fait j'ai démonté cette p..... de roue AR
en fait j'ai du démonter les 2 pots car pour le coté gauche , pour retirer le boulon qui tient l'etrier il faut faire bouger le pot car ce boulon ne passe pas, il y a une plaque de protection fixée sur le pot qui empèche de retirer complètement ce satané boulon.
bon maintenant reste plus qu'a remonter une fois le pneu changé .
@+

sergio

Nombre de messages : 516
Age : 64
Localisation : sainte-livrade 31
Moto : Goldwing 1800
Date d'inscription : 14/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  grisou le Lun 11 Juil 2011 - 10:04

PIERRE a écrit:Merci Grisou pour ton futur Tuto cela va servir à beaucoup de membres

Je rentre de We moto ... le "mini tuto" va venir ! je m' y mets aujourd 'hui !

grisou

Nombre de messages : 313
Age : 66
Moto : HONDA VFR 1200 X - HONDA XLV Transalp 650
Date d'inscription : 28/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  grisou le Lun 11 Juil 2011 - 11:57

TUTO Démontage roue arrière 1300 Pan :



Pour la pose du pot : dévisser les deux vis supérieures qui le tiennent puis le collier de la boîte à fumée . Il est préférable d' asperger le collier avec du WD40 ou du dégrippant .


Vis de support arrière


Vis intermédiaire


Le pot peut être posé . Protéger les angles de l' établi pour ne pas risquer de le cabosser ...
On peut alors voir la sortie de la boîte à fumée .


Puis le pot

En profiter pour nettoyer l' intérieur du pot (Belgom + paille de fer 000)

Bavette arrière - Pose :
Il faut enlever les 4 vis de fixation :
2 sont au dessus de la plaque , les deux autres sont à l' intérieur du passage de roue .




Pose de la roue:
Desserrer écrou de 27 du côté gauche bloquer côté droit si nécessaire (clé btr de 10 je croi)


On peut sortir la broche:


Le support de l' étrier (côté axe de roue) est alors libre mais on ne peut pas encore la sortir car il est (à ce stade) impossible de la décaler vers la gauche pour désemboîter les cannelures.


Maintenant il faut enlever la deuxième vis qui tient l' étrier pour pouvoir le basculer vers l' avant . Il n' y a qu'ainsi que l' on pourra désemboîter les cannelures.

ATTENTION A NE PLUS TOUCHER LA PEDALE OU LA MANETTE DE FREIN TANT QUE LA ROUE N' EST PAS REMONTÉE ...
SINON PURGE TOTALE NECESSAIRE ... ce qui n' est plus à la portée de tous ...
D 'ailleurs si quelqu'un veut rédiger un tuto à ce sujet ... ça serait pas mal ...non ? lol!

C'est celle ci :


Comme il y a peu de place j' ai préféré enlever le pot gauche ... comme cela j' ai pu l' inspecter et le nettoyer lui aussi ... Mais cela doit être possible sans cela car il y a une échancrure côté intérieur du pot en face de cette vis ...et elle n' est pas là par hasard ...
On peut alors basculer l' étrier vers l' avant et le maintenir avec un sandow par exemple ...


Il n'y a plus qu'à enlever la roue et admirer les cannelures côté roue et côté pont ...

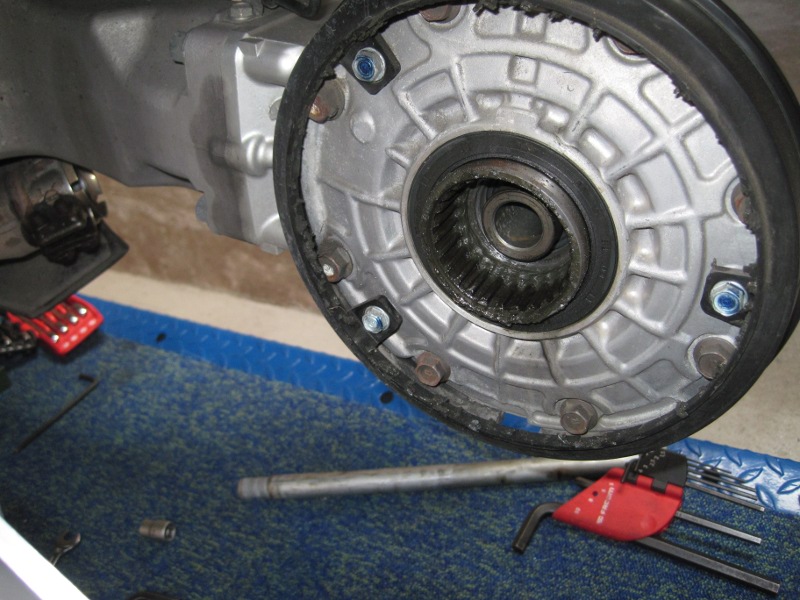

Côté roue:


Côté pont:


Une vue du chantier :
]




Procéder à l' inverse pour le remontage ... Bon courage ! lol!

grisou

Nombre de messages : 313
Age : 66
Moto : HONDA VFR 1200 X - HONDA XLV Transalp 650
Date d'inscription : 28/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  sergio le Lun 11 Juil 2011 - 13:35

MERCI
c'est à peu près ce que j'ai fait.
dès que je procèderai a la vidange du circuit de freinage je ferai un tuto, en principe ce sera vers septeùmbre !!
@+

sergio

Nombre de messages : 516
Age : 64
Localisation : sainte-livrade 31
Moto : Goldwing 1800
Date d'inscription : 14/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  marius le Lun 11 Juil 2011 - 13:46

merci pour les photos et les explications

bientot pneu a changer donc demontage egalement

marius

Nombre de messages : 127
Age : 57
Localisation : loon plage
Moto : pan de 2005 couleur bleu
Date d'inscription : 08/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  The Godzill@... le Lun 11 Juil 2011 - 14:39

Super Grisou... beau boulot... on va le transformer en pdf si tu es d'accord

(prochaine étape, la roue avant Smile )

_________________
Le





The Godzill@...
Admin

Nombre de messages : 14881
Age : 38
Localisation : Entre Couvin et Chimay / Belgique
Moto : PAN EUROPEAN ST1300 de 2003 "Tower Silver Metallic" >>> "Pearl Coronado Blue"



***Power of Dreams***

Date d'inscription : 29/06/2008

Voir le profil de l'utilisateur http://my-pan-european.over-blog.com/

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  grisou le Lun 11 Juil 2011 - 15:27

on va le transformer en pdf si tu es d'accord

Ok...

grisou

Nombre de messages : 313
Age : 66
Moto : HONDA VFR 1200 X - HONDA XLV Transalp 650
Date d'inscription : 28/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Démonter la roue arrière de ma pan13

Message  Contenu sponsorisé Aujourd'hui à 9:49


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
